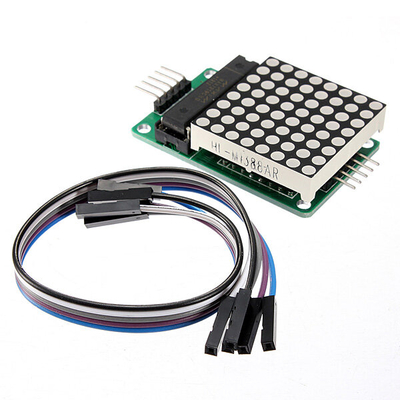

3 Pièces MAX7219 Module De Matrice De Points MCU LED Kit De Module De
Commande Geekcreit Pour Arduino - Produits Compati

Product Description

Caractéristiques: Un seul module peut piloter un réseau cathodique commun 8 x 8 Tension de fonctionnement: 5 V Taille: 5 x 3, 2 x 1, 5 cm (L x l x H) Couleur LED: Rouge Avec quatre trous de vis, ouverture 3 mm Avec des interfaces dentrée et de sortie, prend en charge plusieurs modules en cascade Instructions de câblage:1. Le module à gauche comme port dentrée et le port de sortie à droite 2. Pour contrôler un seul module, connectez simplement le port dentrée au CPU3. Lors de la mise en cascade de plusieurs modules, le port dentrée du premier module se connecte au CPU, le port de sortie se connecte au port dentrée du second, et ainsi de suite. Dans le cas de 51 MCU :VCC → 5VGND → GNDDIN → P22CS → P21CLK → P20 Noter:1. VCC et GND ne sont pas inversés, cela brûlerait la puce !2. Lorsque le contrôle du port P0 du microcontrôleur 51 doit être connecté à la résistance de rappel, il est recommandé que la résistance de 4, 7K à 10K3. Veuillez dabord installer le treillis dans le trou rond, puis insérer le trou rond dans la carte PCB et souder. Faites face au côté du treillis avec des mots, de gauche à droite, lordre des broches est 123456. La 1ère broche de la carte PCB est un tampon carré !4. Condensateurs électrolytiques à broche longue en positif, à broche courte en négatif ; condensateur céramique hsa pas de points positifs et négatifs Emballage inclus:3 modules LED3 x ligne Dupont (5P-20cm)
