3Pcs MPR121-Breakout-v12 Carte De Développement Pour Clavier De
Contrôleur De Capteur Tactile Capacitif De Proximité

Product Description

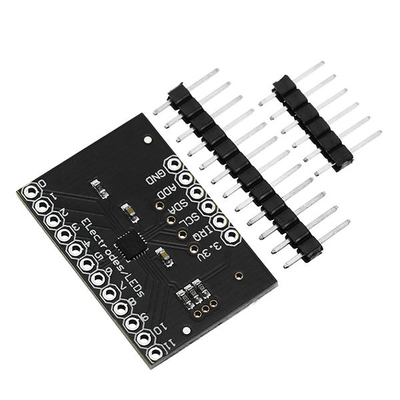

Description: Il s'agit d'un tableau de discussion pour le MPR121QR2 de Freescale. Le MPR121 est un capteur tactile capacitif piloté par une interface I2C. La puce peut contrôler jusqu'à douze électrodes individuelles, ainsi qu'une troisième électrode simulée. Le MPR121 comporte également huit broches de conduite LED. Lorsque ces broches ne sont pas configurées comme électrodes, elles peuvent être utilisées pour conduire LEDs. Il y a quatre cavaliers sur le bas du tableau, qui sont tous définis (fermés) par défaut. Un cavalier d'adresse relie la broche ADD au sol, ce qui signifie que l'adresse I2C par défaut de la puce sera 0x 5A. Si vous devez modifier l'adresse de la puce (en accélérant ADD sur une broche différente, assurez-vous) que vous ouvrez le cavalier en premier. Les cavaliers connectent également SDA, SCL et la broche d'interruption aux résistances pull-up 10K. Si vous ne nécessitez pas les résistances d'extraction, vous pouvez ouvrir les cavaliers en coupant la trace en les connectant. Il n'y a pas de règlement sur le tableau, de sorte que la tension fournie doit être comprise entre 2, 5 et 3, 6 VCC. La broche VREG 2.5 et est reliée par un condensateur de 0.1u F à la masse, ce qui signifie que, à moins que vous ne modifiez la carte, vous ne pouvez pas utiliser le MPR121 en mode de tension basse tension (1.71-2.75VDC). Emballage inclut:3 x MPR121-Breakout-v 12 carte de capteur tactile capacitif de proximité
