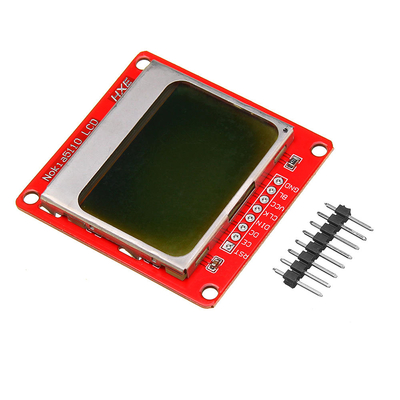

5110 84x48 LCD Module Daffichage Rétro-éclairage Blanc Pour UNO Mega
Prototype
La description:5110 LCD Module, compatibleVous aurez besoin de: (NON inclus dans cette liste!) Ensemble de deux résistances 1K (pour un fonctionnement sûr) Ensemble de quatre résistances 10K (pour un fonctionnement sûr)Connexions des broches:1. RST --------- réinitialisation.2. CE ------------ sélection de la puce.3. DC ----------- Choix des données / commandes.4. DIN ----------- ligne de données série.5. CLK ------------ Vitesse dhorloge série.6. VCC ---------- Puissance, 3, 3 V (positif).7. LIGHT --------- Terminal de contrôle du rétroéclairage.8. GND ----------- puissance négative.Spécification:Tension dalimentation: 2, 7 V - 3, 3 VTension dalimentation du rétroéclairage: 3, 3 V MAX43, 6 mm x 43, 1 mm (largeur X hauteur)LCD à matrice de points 84 x 84, peut afficher
4 lignes de caractères, 12 caractères par ligneFonctionnalité:Utilise linterface de périphérique série (SPI) pour communiquer avec le microcontrôleur, seulement 8 lignes de signal, y compris lalimentation et GND. Prend en charge différents types de MCU (MicroController Unit), tels que, PICAXE, ARM, Raspberry PI etc. Taux de transfert jusquà 4 Mbps, peut écrire des données daffichage à pleine vitesse sans temps dattente.La puce du contrôleur / pilote LCD a été liée à la puce LCD de sorte que lempreinte globale du module LCD est maintenue aussi petite que possible.Possède DEUX rangées où les broches den-tête peuvent être soudées pour une plus grande flexibilité dutilisation!Faible alimentation, le courant de travail en
4 lignes de caractères, 12 caractères par ligneFonctionnalité:Utilise linterface de périphérique série (SPI) pour communiquer avec le microcontrôleur, seulement 8 lignes de signal, y compris lalimentation et GND. Prend en charge différents types de MCU (MicroController Unit), tels que, PICAXE, ARM, Raspberry PI etc. Taux de transfert jusquà 4 Mbps, peut écrire des données daffichage à pleine vitesse sans temps dattente.La puce du contrôleur / pilote LCD a été liée à la puce LCD de sorte que lempreinte globale du module LCD est maintenue aussi petite que possible.Possède DEUX rangées où les broches den-tête peuvent être soudées pour une plus grande flexibilité dutilisation!Faible alimentation, le courant de travail en
