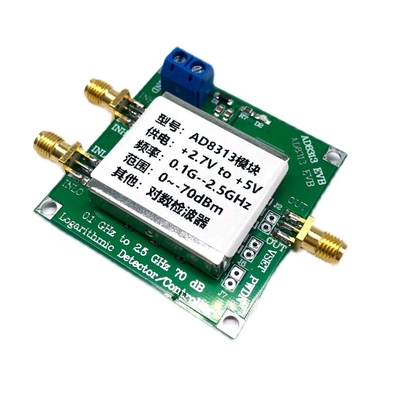

AD8313 0, 1 GHz à 2, 5 GHz 70 DB Amplificateur Logarithmique De
Démodulation Multi-étages 5V Module Numérique De Relais De

Product Description

La description:LAD8313 est un amplificateur logarithmique de démodulation à plusieurs étages complet, qui peut convertir avec précision le signal RF à lentrée en valeur déchelle d B équivalente à la sortie CC. LAD8313 peut maintenir une cohérence logarithmique élevée dans la plage de fréquences du signal de 0, 1 GHz à 2, 5 GHz. Lapplication est très simple, il suffit davoir une seule alimentation de 2, 7 V à 5, 5 V et dajouter lentrée et le couplage dalimentation appropriés. Lorsquil est alimenté par une alimentation 3 V, la consommation électrique de 13, 7 m A (pour TA = 25°C) nest que de 41 m W. Il a des fonctions déconomie dénergie, lentrée est élevée pour démarrer un mode veille à faible courant (20 A) et le seuil est la moitié de la tension dalimentation.LAD8313 est fabriqué à laide du processus de circuit intégré bipolaire au silicium 25 GHz avancé d ADI et est disponible dans un boîtier MSOP à 8 broches. La plage de température de fonctionnement est de -40°C à +85°C. Spécification:1. Fréquence de fonctionnement : 0, 1 GHz à 3, 5 GHz 2. Plage dynamique élevée : 70 d B à ±3, 0 d B3. Haute précision: ±1, 0 d B (plage 65 d B, 1, 9 GHz)4. Réaction rapide: 40 ns (valeur typique à pleine échelle)5. Mode contrôleur avec sortie derreur 6. Le rapport de réglage ne change pas avec la tension dalimentation et la température 7. Large plage de tension dalimentation: 2, 7 V à 5, 5 V8. Faible consommation dénergie: 40 m W (3 V)9. Fonctionnalités déconomie dénergie : 60 m W (3 V)10. Taille: 50*50*9mm 11. Poi
