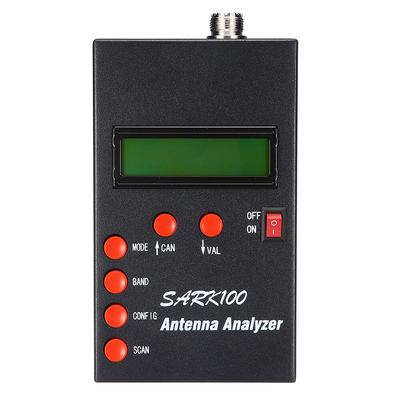

Analyseur Dantenne SARK100 1-60 Mhz HF ANT SWR Pour Radio Amateur

Product Description

Spécification:Génération et contrôle de fréquence: 1
- 60 Mhz Impédance source: 50 Ohms Stabilité: +/- 100ppm Pureté spectrale: harmoniques vers le bas
- TBD d B au-delà de 60 MHz Taille de pas : incréments configurables par lutilisateur de 100  Hz, 1 k Hz, 10 k Hz et 100 k Hz Plage de mesure utilisable: SWR: 1, 0 à 9, 99 Impédance: env. 5 à 2000 ohms Sortie RF: Réglable: 2, 0 Volts pp (typ) Alimentation: Powerd by External: 12 à 15 Volts DC, 500m A Commandes: Boutons-poussoirs (5): « Mode », « Band », « Config », « Scan », « Up », « Down » Commutateur : Mise sous tension Connecteurs: Sortie RF: BNCUSB: prise Mini-BAlimentation externe : prise dalimentation 2, 1 mm (broche centrale positive) Applications: Mesurer les paramètres électriques de lantenne : TOS, impédance (résistance + réactance), capacité, inductance Mesurer limpédance du point dalimentation Mesurer la perte au sol Réglez les syntoniseurs dantenne et déterminez la perte Mesurer les inductances et les condensateurs Mesurer la ligne de transmission coaxiale (SWR, longueur, facteur de vitesse, approximation et perte, fréquence de résonance et impédance) Mesurez et déterminez les paramètres optimaux pour les stubs de réglage : SWR, approximatif, fréquence de résonance, bande passante, impédance Déterminer limpédance caractéristique de la ligne de transmission Déterminer la longueur et les lignes de phasage des vagues Perte de câble coaxial Déterminer la perte du syntoniseur dantenne Mesurer la perte de balun Mesurer linductance Estimer
