Caractéristiques:

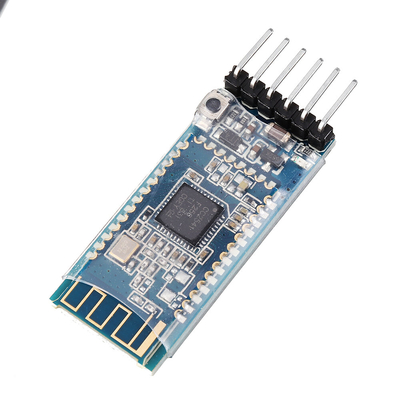

- module bluetooth 4.0 Extraction du port série bluetooth BLE CC2540 CC2541- Le module bluetooth a un fond de panier, et le module HM-10 est utilisé sur ce module.- Alimentation 5V ou alimentation 3, 3V. Le niveau du port série est le même que la tension dalimentation.- Fonction de changement de niveau intégrée. Caractéristiques:
- Tension dentrée : 3, 3 V/5V- Si un MCU 5, 0 V est utilisé pour communiquer avec le module Bluetooth, le port dalimentation 5, 0 V est alimenté et le niveau logique RX TX est de 5 V.- Si un MCU 3, 3 V est utilisé pour communiquer avec le module Bluetooth, le port dalimentation 3, 3 V est alimenté et le niveau logique RX TX est de 3, 3 V. Épingler: RX, lextrémité de réception du port série du module Bluetooth est connectée au TXD du MCU.TX, lexpéditeur du port série du module Bluetooth est connecté au RXD du MCU.GND, borne de terre négative Alimentation 3, 3 V, 3, 3 V au niveau de lalimentation 5V, alimentation 5V alimentation Forfait inclus : 1 x module Bluetooth sans fil AT-09 4.0 BLE
