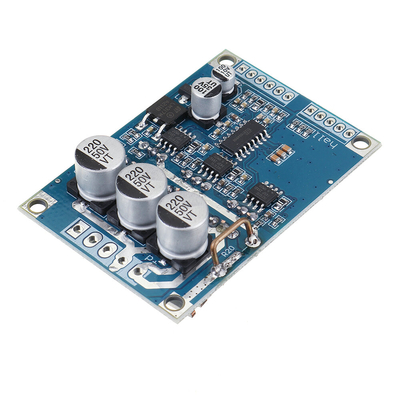

DC DC 12v-36v 500w Brushless Motor Drive Controller Board Avec Hall
Motor Balance Car Drive
Spécification:Tension de fonctionnement : 12 V - 36 V CCCourant de travail: =15APuissance motrice : = 500 WTension de vitesse : 0, 1 V-5 VTempérature de fonctionnement: -40-85CHumidité: 90 % HRProtection anti-décrochage: OuiActiver le contrôle: OuiProtection contre les surintensités: OuiCommande de direction: OuiSignal de contrôle de vitesse: ouiTaille: 63*42*17mm (longueur*largeur*hauteur) ; la taille de la sonde est de 3 mm, longueur: lentraxe du trou fixe est de 57 mm ; largeur: lentraxe du trou fixe est de 36, 5 mmSortie borne dalimentation :MA (phase moteur U)MB (moteur phase V)MC (phase moteur W)GND (alimentation négative)VCC (alimentation positive)Set pour le côté commande :5V: sortie 5VEL: validation borne de commande (masse 5V OT masse, puis masse 5V, le
moteur sarrête)Signal: Sortie impulsion tachymètre (en fonction du nombre de pôles du moteur correspondant au nombre dimpulsions par tour de la sortie numérique)Z/F: commande dinversion (connecter au 5V ou à la masse pour charger le moteur dans le sens de rotation)VR: fin régulateur 0-5V (correspondant à 10% vitesse moteur -100%)GND : borne de commande au solInterface salle :5 volts, le pôle positif de lalimentation HallHA, signal Hall A/USignal Hall HB N/BSignal Hall HC C/WMasse, hall négatifInstallez les fils :Borne de commande de lunité :1. Méthode de câblage du contrôle de la vitesse du moteur : la vitesse du système du potentiomètre disponible peut également être connectée au microcontrôleur pour l
moteur sarrête)Signal: Sortie impulsion tachymètre (en fonction du nombre de pôles du moteur correspondant au nombre dimpulsions par tour de la sortie numérique)Z/F: commande dinversion (connecter au 5V ou à la masse pour charger le moteur dans le sens de rotation)VR: fin régulateur 0-5V (correspondant à 10% vitesse moteur -100%)GND : borne de commande au solInterface salle :5 volts, le pôle positif de lalimentation HallHA, signal Hall A/USignal Hall HB N/BSignal Hall HC C/WMasse, hall négatifInstallez les fils :Borne de commande de lunité :1. Méthode de câblage du contrôle de la vitesse du moteur : la vitesse du système du potentiomètre disponible peut également être connectée au microcontrôleur pour l
