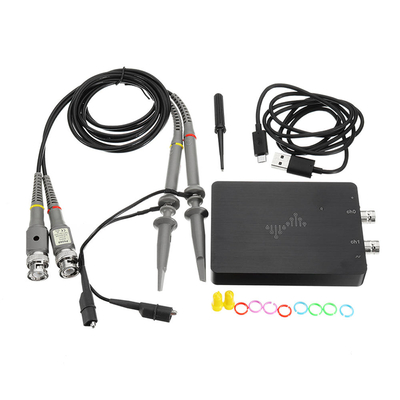

DSCope Oscilloscope Portable Échantillonnage Oscilloscope 50M 200M
Bande Passante À Double Voie Danalyseur De Logic

Product Description

La description: DSCope est un oscilloscope basé sur USB (Universal Serial Bus). Basé sur la partie déchantillonnage de la même architecture SDRAM Spartan-6 Xilinx Spartan-6, configuration frontale analogique du signal différentiel et un amplificateur à gain variable pour fournir une bande passante analogique de 50 MHz et 200 MHz fréquence déchantillonnage maximale monocanal. Les principaux indicateurs techniques sont les suivants: Bande passante analogique: 50 MHz La fréquence déchantillonnage maximale: 200 MHz 1 canal / 100 MHz 2 canaux Profondeur déchantillonnage en temps réel: 1 M Profondeur déchantillonnage unique: 32M 1 canal / 16M 2 canaux Nombre de canaux dentrée: 2 canaux Sensibilité verticale: 10m V / div ~ 2V / div (sonde x 1) / 100m V / div ~ 20V / div (sonde x 10) Couplage dentrée: AC / DC / Ground Caractéristiques dentrée: 1 MΩ ~ 15 p F Plage de surtension: ± 100 V (DC + AC peak) Structure différentielle Et la structure à extrémité unique, par rapport à la capacité de rejet de bruit de mode commun et de bruit dalimentation en mode commun, tout en réduisant les interférences EMI. Alors que le signal peut être plus réaliste à restaurer.AFE DSCope compte rendu complet de la bande passante de gain plat. Gain de bande passante garanti pour lun des mêmes composants fréquentiels. Lorsque vous regardez un signal numérique, il peut mieux restaurer le saut de signal numérique, plus de la qualité du signal pour faire les bons jugements. Logiciel PC open source DSView: DSLogic / DSCope utilise le même logiciel PC
