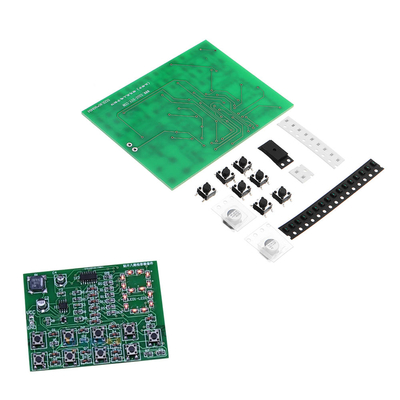

La description: Le circuit comprend un circuit de réponse, de codage, de priorité, de verrouillage, daffichage numérique et de réinitialisation. Dans le même temps, la réponse prioritaire à huit voies peut être effectuée. Lorsque vous appuyez sur le bouton, le signal sonore retentit. Simultanément (diode électroluminescente) indique le numéro de la réponse prioritaire. Après la réponse, l’affichage ne changera que si la touche de réinitialisation est enfoncée. Après réinitialisation, l’affichage est effacé, vous pouvez continuer à répondre. S1-S8 est la clé de réponse et S9 est la clé de réinitialisation. Le CD4511 est un circuit intégré avec un circuit de verrouillage / décodage / commande de segment BCD-7. Parmi eux, 1, 2, 6 et 7 sont des terminaux d’entrée de code BCD, 9-15 broches sont des terminaux de sortie d’affichage, 3 broches (LT) sont des terminaux de sortie d’essai. Lorsque LT est à 0, toutes les sorties sont des broches 1, 4 (BI) en tant que bornes de suppression et lorsque BI est à 0, toutes les sorties sont à 0 et 5 broches (LE) sont autorisées. A la fin, lorsque le LE passe de 0 à 1, le terminal de sortie conserve létat daffichage du LE à 0. 16 pieds pour lalimentation, 8 pieds pour le négatif. 555 et les circuits périphériques constituent le circuit du répondeur. L’affichage numérique est composé de diodes électroluminescentes (faites attention à la polarité lors du soudage, une extrémité de deux lignes blanches sur la carte de circuit imprimé est un pôle néga
