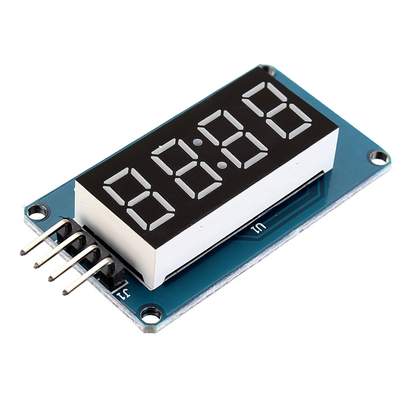

TM1637 Module Daffichage Numérique LED à 4 Bits, 7 Segments, Tube
Danode Rouge De 0, 36 Pouce, Carte De Pilote

Product Description

Introduction: Le module est un module daffichage à 12 broches avec un tube numérique commun à 4 points (0, 36 pouce) avec un point dhorloge. La puce du pilote est TM1637. Il na besoin que de 2 lignes de signal pour permettre au MCU de contrôler le tube numérique à 8 segments à 4 bits. Traits: Tube numérique: anode commune à 4 chiffres avec un tube numérique de 0, 36 pouce avec un point de score, surligné en rouge Trou de positionnement: 4 trous de positionnement de vis M2, le diamètre du trou est de 2, 2 mm, ce qui rend le module facile à installer et à positionner, et à réaliser la combinaison de modules Tube numérique 8 niveaux de gris réglables Le niveau de linterface de contrôle peut être 5V ou 3, 3 VTaille: 42 x 24 x 12 mm Poids: 8g Projet Valeur minimum Valeur typique Maximum Unité Tension 3.355.5VDCCourant (@ 5V)-3080m A Description de la broche: GND
- masse VCC
- lalimentation DIO
- la broche dentrée et de sortie de données CLK
- la broche du signal dhorloge Vue densemble des routines de la bibliothèque: 1. Affichage de lhorloge: utilisez la minuterie 1 du MCU sur la carte mère pour chronométrer et laissez laffichage à 4 chiffres.2. Nombre de flux: 0 ~ 9, A, b, C, d, E, F et 16 autres caractères sécoulent de droite à gauche.3. Chronomètre: utilisez la minuterie 1 du MCU sur la carte mère pour chronométrer et utilisez le bouton pour réaliser la fonction chronomètre. Matériel dexpérimentation: Une carte mère compatible Catduino (pas familier avec le matériel open source peut être compris c
