Waveshare ESP32-S3 2.8inch IPS Capacitive Touch Display Development Board 240x 320 Support Wi Fi & bluetooth LVGL GUI ...

Introduction: Il sagit dun module de caméra USB (Universal Serial Bus) basé sur OV2710 avec 2 mégapixels et une résolution dimage allant jusquà 1920x 1080. Supporte le protocole UVC, sans lecteur, prêt à être utilisé. Paramètre: Image: 2 millions Résolution: 1920x 1080 Puce photosensible: OV2710 DSP: Balance des blancs automatique Exposition automatique Gain automatique Caméra: Taille du CCD: 1 / 2, 7 pouces Ouverture (F): 2.8 Longueur focale: 2.9mm Angle diagonal: 145 ° Plage dynamique: 69d B Type dinterface: USB2.0 Formats dimage pris en charge: MJPEG, YUY2 Température de travail: 0 ° C ~ 50 ° CTaille du produit: 38mmx 38mm Système de support: Windows, Linux Le forfait comprend:1 x caméra USB (Universal Serial Bus) 2MP OV2710 (A)1 x ligne USB (Universal Serial Bus) à 4 broches ...

Aperçu Il sagit dune carte de pilote universelle pour les panneaux e-Paper, peut être utilisée pour piloter diverses interfaces SPI e-Paper de Waveshare. Caractéristiques En-tête dextension standard Raspberry Pi 40PIN GPIO, prend en charge les cartes de la série Raspberry Pi, Jetson Nano SPI interface, for connecting with other controller boards like Raspberry/ Arduino/ Nucleo, etc. Traducteur de tension intégré, compatible avec les microcontrôleurs 3, 3 V / 5 V Comes with development resources & manual (examples for Raspberry Pi/ Arduino/STM32) Caractéristiques Tension de fonctionnement: 3, 3 V ~ 5 VInterface: 3-wire SPI, 4-wire SPIDimension du contour: 65 mm × 30, 2 mm Mounting hole

Size: 3.0mm Interface DESCRIPTION DES SYMBOLESVCC3.3V~5 V Terre GNDDINSPI MOSI pin Broche CLK SPI SCKCSSPI chip selection, low active Sélection des données / commandes DC (élevée pour les données, faible pour la commande)RSTExternal reset, low active BUSY Sortie détat doccupation Wiki: http://www.waveshare.com/wiki/e-Paper_ Driver_HATEmballage inclus:1 * chapeau de pilote E-Paper 1 * câble

...

Documents: Manual: Click here to open Code: Click here to open Schematic: Click here to open Datasheet: Click here to open Aperçu: Il sagit dun écran E-Ink HAT, résolution 2.13 pouces, 212x 104, avec contrôleur intégré, communiquant via linterface SPI, prend en charge laffichage tricolore jaune, noir et blanc. En raison des avantages tels que la consommation dénergie ultra faible, le grand angle de vue, laffichage clair sans électricité, cest un choix idéal pour des applications telles que létiquette détagère, linstrument industriel, etc. Traits: Pas de rétroéclairage, continue dafficher le dernier contenu pendant une longue période même en cas de mise hors tension Ultra faible consommation dénergie, essentiellement la puissance nest nécessaire que pour le rafraîchissement Embase dextension standard Raspberry Pi 40PIN GPIO, prend en charge les cartes de la série Raspberry Pi, Jetson Nano Interface SPI, pour se connecter à dautres cartes contrôleurs comme Arduino / Nucleo, etc. Caractéristiques: Tension de fonctionnement: 3, 3 V / 5 V Interface: SPI 3 fils, SPI 4 fils Dimension du contour: 65 mm × 30, 2 mm Taille de lécran: 23, 71 mm × 48, 55 mm Pas de point: 0, 229 × 0, 228Résolution: 212 × 104 Couleur daffichage: jaune, noir, blanc Niveau de gris: 2 Temps de rafraîchissement complet: 15 s Puissance de rafraîchissement: 26, 4 m W (typ.) Puissance en veille: 0, 017 m W Angle de vue: 170 ° Interface:SYMBOLELA DESCRIPTIONVCC3.3V/5VGNDSol NCNCVACARMEBroche SPI MOSICLKBroche SPI SCKCSSélection de puce SPI, faible acti ...

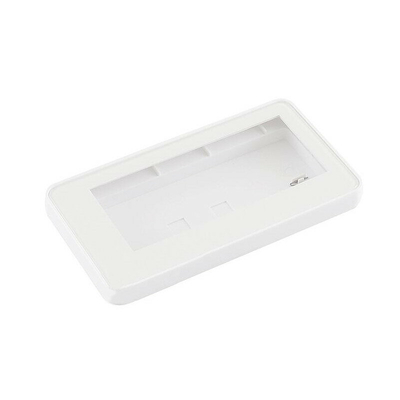

Fonctionnalité: La coque est en plastique ABS, qui a une bonne résistance et ténacitéRéservez suffisamment despace pour que les utilisateurs puissent bricoler la carte de commande Laimant à haute résistance attire et fixe, ce qui est pratique pour linstallation et le démontage Réservez le trou dinterface micro USBRemarque: Ce produit ne convient pas au module e-Paper 2.13 pouces / (B) / (C); les utilisateurs peuvent bricoler la carte du conducteur en fonction de lespace réservé; si vous souhaitez installer lécran nu séparément, il est recommandé de mettre de la mousse à lintérieur pour le remplissage. Le forfait comprend:1 x ABS coque ...

Fonctionnalité:1. FT245RLPuce indépendante USB (Universal Serial Bus) pour interface de transmission de données bidirectionnelle FIFO parallèle Puce de traitement du protocole USB (Universal Serial Bus) complète
- aucune programmation de firmware USB (Universal Serial Bus) spécifique requise Basé sur une connexion de prise de contact à 4 fils, interface simple pour la logique MCU / PLD / FPGATaux de transfert de données jusquà 1 mégaoctet / seconde
- Pilotes D2XX Direct Taux de transfert de données jusquà 300 kilo-octets / seconde-Pilotes VCPTampon de réception de 256 octets et tampon denvoi de 128 octets, utilisant la technologie de lissage de tampon pour atteindre un débit de données élevé2. Interface USBFournit deux types dinterfaces mini USB (Universal Serial Bus) et USB (Universal Serial Bus) de type A au choix 3. Cavalier dalimentation VCCIOLe cavalier peut être utilisé pour passer à VCCIO pour accéder à une tension de 5V ou 3, 3 V (VCCIO peut être utilisé pour alimenter la broche VCC de la carte daccès)4. Indicateur dalimentation Indicateur dalimentation du module, facile à vérifier létat de lalimentation du module 5. Interface Connectez-vous à linterface correspondante du micro-ordinateur monopuce Nom PINType La description VCCIOSource de courant Il peut être utilisé pour fournir la puce FT245 ou lalimentation aux appareils externes, et peut être réglé sur 3, 3 V ou 5V via le cavalier VCCIOGNDSource de courant Masse dalimentation D0 ~ D7 Entrée sortie Bits de bus de données FIFO 0 ~ 7NCNCPendant RST Contribution Utilisé pour réinitialiser le FT245PWREN Production Une fois la configuration USB (Universal Serial Bus) réuss

...

Documents: Schematic: Click here to open Sample tutorial: Click here to open Traits: Interface micro: bit intégrée, peut être directement branchée Puce de pilote LCD intégrée ST7735S, prend en charge la couleur 65 K La puce SRAM externe 23LC1024 intégrée peut être utilisée comme mémoire vidéo, ne vous inquiétez plus de la mémoire insuffisante Utilisez linterface SPI pour vous assurer quelle noccupe pas trop de ressources de broches dinterface La luminosité du rétroéclairage peut être contrôlée par PWMRéservez toutes les touches dinterface de contrôle pour un accès facile aux cartes de contrôle principales telles que Arduino / Nucleo Fournir des manuels dinformation complets (Micro: bit graphiques routines / manuels dutilisation, etc.) Paramètre: Puce de pilote: ST7735SRésolution: 160 × 128 Couleur daffichage: RVB, couleur 65 K Tension de fonctionnement: 3, 3 VDimensions: 61 mm × 51, 5 mmÉPINGLEinterface micro: bit La description Vcc 3V3 La puissance est positive GNDGNDMasse dalimentation MISOP14 Entrée maître de données SPI / sortie esclave M0SIP15 Sortie maître de données SPI / entrée esclave SCKP13 Entrée dhorloge SPILCD_CSP16Sélection de puces LCDRAM_CSP2Sélection de puce SRAMDCP12 Données / commandes LCDRSTP8Réinitialisation de lécran LCDBLP1LCD rétro-éclairage Le forfait comprend:1 x 1, 8 pouces LCD pour micro: bit ...

Introduction:UART Fingerprint Reader est un nouveau module de développement dempreintes digitales dédié au développement secondaire et aux applications intégrées, avec une vitesse élevée, une identification rapide et une grande stabilité. Le module de lecteur dempreintes digitales UART prend le processeur numérique haute vitesse STM32F205 comme noyau, combine des algorithmes dempreintes digitales commerciaux, des capteurs optiques de haute précision et est un type intelligent avec des fonctions telles que la saisie dempreintes digitales, le traitement dimage, lextraction de valeur de caractéristique, la génération de modèle, stockage de modèles, comparaison dempreintes digitales et recherche. Module; fournit une interface UART et un protocole de communication, fournit spécialement des kits dempreintes digitales de développement secondaire standard pour les unités de recherche scientifique et les fabricants dintégration dapplications, ce qui est rapide et facile à intégrer des applications! Fonctionnalité: Le capteur dempreintes digitales est sensible et la vitesse de reconnaissance est rapide: le module dempreintes digitales utilise un chemin optique et un élément dimagerie de haute précision. Lorsque vous lutilisez, vous navez besoin que dun doigt pour le reconnaître légèrement. Forte stabilité: en utilisant la puce de traitement numérique avancée STM32F205 de ST comme processeur, faible consommation dénergie, rapide et stable, au moins 30% plus stable que les puces domestiques ...

Fonctionnalité: Introduction à la fonction: module de test basé sur linterface VGA et linterface PS2 Application typique: VGA, test PS2 Ressources principales: interface VGA, interface PS2, interface de contrôle Le forfait comprend:1 x adaptateur ...

Fonctionnalité:À bord de linterface VS1003BSPI, toutes les lignes de signal de commande sont sorties Prise en charge du streaming MP3 et WAVFormats de décodage audio: MPEG, WMA, WAV, MIDI et SP-MIDIFormat dencodage denregistrement: IMA ADPCM (mono)Méthode dentrée: microphone et entrée ligne Convertisseur analogique-numérique (ADC) sur puce: 16 bits réglable Haut-parleur stéréo stéréo de haute qualité: 30 euros Taille de la puce RAM: 5, 5 Ko Peut contrôler le volume Multiplicateur dhorloge avec boucle à verrouillage de phase interne Convertisseur numérique-analogique stéréo (DAC) de haute qualité sans erreur de phase entre les canaux Alimentation séparée analogique, numérique et IOFonctionnement à faible puissance 1 interface de sortie audio (Line Out)1 interface dentrée audio (Line In)1 microphone pour lenregistrement Alimentation simple 3, 3 VDocuments: Schéma: Cliquez ici pour ouvrir Le forfait comprend:1 x module de décodeur audio ...
