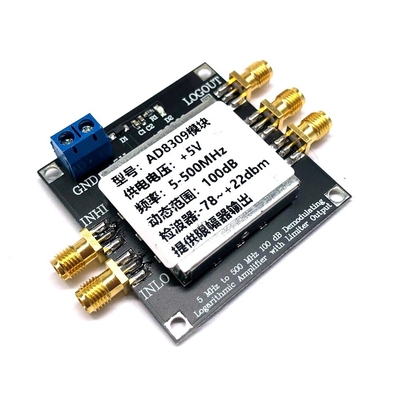

Amplificateur Dynamique AD8309 500MHZ 100dB Avec Sortie De Limitation
Pour La Démodulation FSK PSK

Product Description

La description:AD8309 est un amplificateur logarithmique de détection de 500 MHz basé sur la technologie de détection continue, adapté à lindicateur de force du signal reçu (RSSI) et à la détection de phase dans les stations de base cellulaires et dautres applications démetteur-récepteur radio. Lappareil offre une plage dynamique de 100 d B, une précision de ±0, 4 d B dans la plage moyenne de 80 d B et une fréquence de fonctionnement allant jusquà 500 MHz. La sortie logarithmique est proportionnelle au logarithme du signal dentrée et peut fournir un signal de 0, 4 V à 2, 5 V CC dans une plage dentrée de 100 d B. Lappareil fournit également une sortie limiteur qui peut amplifier le signal dentrée de 100 d B et fournit une sortie limiteur stable avec une déviation de phase maximale de ±100 ps. Cette sortie limiteur est utile pour démoduler les signaux modulés FSK et PSK. Spécification: Tension dalimentation : 55 V CC (dans une valeur de courant typique de 20 m A) ; Amplificateur FI à limitation logarithmique complet à plusieurs étages Plage dynamique: 100 d B -78 d Bm à +22 d Bm (Re 50 O) Gain et courant de sortie du limiteur programmables Sortie différentielle à 10 m A, 2, 4 V crête à crête Gain total: 100 d B, bande passante: 500 MHz Gamme de fréquences : 5 MHZ-500 MHZ ; Phase constante (écart de retard typique : 680 ps) Temps de mise sous tension: 500 ns, courant de veille: 1 m A La mise à léchelle RSSI ne change pas avec la température et la tension dalimentation: pente: 20 m V/d B, intercept: -
