Amplificateur Opérationnel Testeur Dampli Op Amplificateur Op Simple
Amplificateur Op Double TL071 TL072 TL081 TL08

Product Description

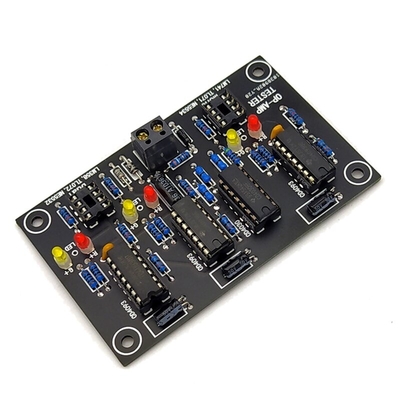

Caractéristique: Carte de circuit de dépistage commune à ampli-op et double-op, cartes finies, la carte de circuit imprimé peut juger si le circuit intégré peut être utilisé pour lamplification et peut juger approximativement du taux de conversion de la puce.IC1a dans le circuit est connecté à un multivibrateur avec une fréquence denviron 1 Hz et à lampli OP. à tester est connecté à un état de fonctionnement dun amplificateur inverseur à gain unitaire. IC2 est une porte EX-OR, et sa table de vérité est que la sortie est 1 lorsque les deux entrées sont inversées. La conception originale D3 est verte, car le masque de soudure de la carte imprimée est vert et nest pas accrocheur, il est donc remplacé par une LED jaune. Pour les puces à faible taux de conversion, létat indiqué par le LED est jaune fixe et le rouge clignote légèrement. Cela peut également être utilisé pour évaluer grossièrement le taux de conversion de la puce. Étant donné que la plupart des puces de moto sur le marché utilisent un faible taux de conversion au lieu dun taux élevé, il est également possible de déterminer si la puce est bon marché ou non. Par conséquent, après la mise sous tension, les situations suivantes se présentent : Si ampli OP. est normal, les points A et B de IC2 doivent être inversés, donc C est 1, et il est toujours 1 après IC1b et 1d, donc D3 du jaune LED sallume, et le rouge LED séteint Si lampli OP. sortie est ouverte, le point C de IC2 doit toujours être à 0, et il deviendra 1 après IC1c, d
